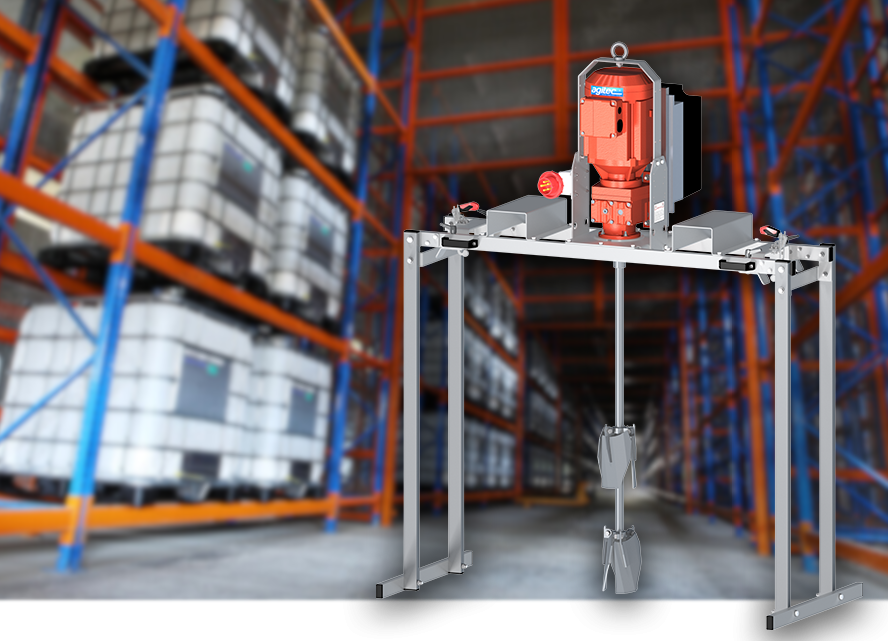

AGITATEUR MELANGEUR POUR CUVE IBC : la nouvelle gamme d’AGITEC

AGITEC® a conçu une gamme d’agitateurs pour le mélange de liquides conditionnés en containeurs IBV (Intermediate Bulk Container). Avec de nombreuses options disponibles, les mélangeurs de la gamme AG-IBC répondent parfaitement aux besoins des applications de mise en suspension, de mélange de liquides miscibles, de maintien en suspension d’un mélange liquide/solide ou encore d’homogénéisation liquide/liquide. Conçus avec des équipements performants (motoréducteur asynchrone, variateur de fréquence, hélice repliable, etc.), les agitateurs pour cuves IBC sont simples d’utilisation dans des secteurs industriels tels que la chimie/pétrochimie, l’agroalimentaire, le traitement des eaux ou encore la cosmétique.




Les avantages d’un container IBC pour des applications industrielles


Les cuves IBC ou GRV (Grand Récipient pour Vrac) sont couramment utilisées dans l’industrie pour le stockage et le transport de tous types de liquides. Elles trouvent également toute leur place lors de nombreuses applications dans des secteurs d’activités aussi variés que peuvent être la fabrication de denrées agroalimentaires, la conception de produits chimiques et également cosmétiques. Les containers IBC sont également fortement utiles dans le processus de traitement des eaux.

Leur grande contenance permet le mélange de 1000 litres de liquides dont la nature va de l’eau aux produits à viscosité moyenne (8000 centipoises). Leur mobilité est également un atout puisque le mélange obtenu après agitation peut être transporté sans être déversé dans un autre contenant. Leur conception en matériaux spécifiques répond aux critères d’exigence dans les secteurs ayant de lourdes contraintes de sécurité et d’hygiène (cuves HACCP et FDA). Extrêmement durables, les cubitainers peuvent résister à la corrosion liée à l’utilisation de produits chimiques et pétroliers (GRV avec certification UN et EX).



Les équipements performants de la gamme de mélangeurs AG-IBC d’AGITEC


Tout a été pensé pour que les agitateurs de la gamme AG-IBC soient performants et simples d’utilisation. Le motoréducteur, le variateur de vitesse et le mobile forment un ensemble offrant une rotation adaptée aux applications pour lesquelles des liquides miscibles doivent être mélangés, pour des mélanges liquide/solide devant être mis et/ou maintenus en suspension. Ce type de mobile est également adapté au procédé d’homogénéisation.




Un motoréducteur asynchrone pour les agitateurs AG-IBC

Un motoréducteur asynchrone motorise l’agitateur. Ce type d’équipement offre une transmission de vitesse affinée et fiable. Selon votre besoin, nous adaptons son dimensionnement en étroite relation avec les contraintes générées par le produit. De construction européenne, la robustesse des motorisations est en parfaite adéquation avec les puissances engagées sur les trois tailles disponibles sur notre gamme. Ces tailles permettent de sélectionner, selon le besoin particulier du client, la solution la plus efficiente.

Par leur conception simple, un faible entretien est nécessaire (peu de pièces d’usure). Les coûts de maintenance se trouvent ainsi réduits. La durée de vie de l’ensemble installé avoisine les 50.000 heures.



Un variateur de vitesse pour une modulation de la vitesse de rotation du mobile

Avoir la possibilité d’adapter parfaitement l’effet de mélange à un besoin process, permet très souvent d’obtenir des gains de temps de production sensibles. Par exemple, la remise en suspension d’un liquide décanté implique d’utiliser très souvent la pleine puissance de l’agitateur sur un temps restreint. Une fois les liquides remis en suspension, le mélange nécessite une vitesse moindre pour le maintenir homogène. L’utilisation d’un variateur permet de consommer moins de puissance électrique en gagnant en efficacité et en souplesse.

Ainsi, l’option variateur de fréquence permet de moduler la vitesse de rotation du mobile quelle que soit l’application.



Des agitateurs et des hélices conçues pour les cuves IBC

Nos ingénieurs R&D ont conçu, grâce aux modélisations numériques de mécanique des fluides, une hélice repliable dernière génération. Son design spécifique est parfaitement adapté à la forme de l’IBC. Sa performance hydraulique est optimale. Sa vitesse de rotation autorise son déploiement pour obtenir le mélange attendu du liquide dans toute la cuve. L’arbre d’agitation a été dimensionné pour correspondre à la profondeur des GRV standards. Le diamètre de l’hélice est, lui aussi, propre aux caractéristiques des containers IBC.

Des pieds de stockage permettent de conserver l’agitateur au sol sans être obligé de le poser sur un container. Le châssis support de l’agitateur est équipé d’ouvertures pour le passage de fourches de chariots élévateurs. L’option anneau de levage positionné au centre de gravité permet de manutentionner l’ensemble via un palan ou tout autre système de levage.




Pourquoi utiliser les agitateurs de la gamme AG-IBC ?


AGITEC, fabricant des mélangeurs/agitateurs industriels depuis plus de 30 ans, innove pour accompagner l’activité de ses clients. Les innovations sont souvent en relation directe avec leurs besoins et c’est grâce à une relation de confiance établie de longue date qu’AGITEC est sollicitée pour répondre à des besoins spécifiques dans le domaine de l’agitation.

Cette nouvelle gamme a été lancée pour améliorer dans son intégralité une gamme de produits multi-sectorielle. Elle allie robustesse, souplesse, efficacité et compétitivité pour tous types de mélanges.



Quels types de liquides et quelle viscosité peuvent être agités ?

Les mobiles d’agitation que nous avons conçus pour les cuves IBC permettent le mélange de nombreux liquides à faible ou moyenne viscosité. Selon l’application nécessitant un mélangeur, les liquides engagés peuvent être à base d’eau, d’huile, de produits chimiques ou pétroliers ou encore de mélanges constitués de liquides miscibles pour l’industrie agroalimentaire ou pharmaceutique par exemple.

Ce type de mobile supporte une viscosité conséquente puisqu’elle admet des mélanges pouvant aller jusqu’à 8000 centipoises. Par exemple, le maintien homogène d’émaux au pied des chaines d’émaillerie peut être effectué dans ce type de contenants.



Quels types de mélanges pour les mélangeurs AG-IBC?

La gamme des agitateurs AG-IBC est parfaitement adaptée au mélange de liquides miscibles. En effet, l’hélice repliable et la vitesse de rotation produite par le duo motoréducteur/variateur de vitesse permettent d’obtenir une homogénéisation parfaite à l’issue du processus d’agitation. Les 3 pales de l’hélice se déploient une fois le mobile en place dans la cuve et le lancement de la rotation grâce à la portance du liquide sur la surface des pales de l’hélice.

Ce type de mobile est également particulièrement adapté à la mise en suspension des mélanges liquide/solide et à leur maintien en suspension ou à tout autre produit ayant tendance à décanter. Lors d’une opération de mise en suspension, le mobile a pour objectif d’obtenir la meilleure stabilité du mélange obtenu. Lors du maintien en suspension, l’agitateur a pour but d’assurer une parfaite homogénéisation des particules solides dans la phase liquide.

Naturellement, les solutions AG-IBC sont idéales pour l’homogénéisation des différents mélanges. Dans une moindre mesure, les mélangeurs de la gamme AG-IBC peuvent convenir aux procédés de dispersion, de dissolution et de dilution. N’hésitez pas à nous présenter votre projet. Nous vous apporterons la réponse la plus adaptée à votre application.



Quelles applications utilisent les mobiles d’agitations de la gamme AG-IBC ?

Les applications nécessitant une agitation sont aussi nombreuses que variées. Dans le secteur agroalimentaire, les agitateurs sont utilisés, par exemple, pour le mélange de boissons avec ou sans matière en suspension (jus de fruits avec ou sans pulpe). Les matériaux utilisés sont étudiés afin de réduire au maximum les risques de contamination dans ce secteur là où les normes d’hygiène et de sécurité font partie des prérequis.

Il existe également de nombreuses normes dans le domaine de la cosmétique pour lesquelles AGITEC offre un panel de solutions totalement sures et fiables. Les produits de la gamme AG-ICB en font partie. Dans ce domaine, nos produits répondent favorablement aux besoins toujours plus grands des consommateurs en termes d’exigences et d’innovations.

La gamme AG-IBC est également conçue pour le secteur de la Chimie / Pétrochimie ou encore du traitement des eaux. Si lors des processus de traitement des eaux, les contraintes sanitaires ou sécuritaires sont moins élevées, les exigences pour l’industrie chimique et pétrochimique peuvent aller jusqu’à des normes ATEX pour les applications en atmosphères explosives.




Quelques options disponibles pour une meilleure agitation dans des cuves IBC


Afin de répondre à toutes les demandes particulières, nous proposons plusieurs options :

•    Variateur de fréquence
Les variateurs de vitesse sont équipés d’un commutateur de mise en route et d’un potentiomètre pour la variation de vitesse ainsi que d’un afficheur digital.

•    Anneau de manutention
Les anneaux de manutention permettent d’autoriser le levage des AG-IBC par des systèmes de palans en toute sécurité.

•    Capteur de présence IBC
Ces capteurs permettent de détecter la bonne présence de l’IBC pour autoriser la mise en route de l’agitateur (option disponible uniquement si l’option variateur est retenue).

•    Câble d’alimentation
Les câbles triphasés équipés de prises de type HYPRA sont disponibles en plusieurs longueurs (de 10 à 20 mètres).

•    Pieds de stockage
Les pieds sont embarqués sur le châssis de l’agitateur AG-IBC. Ils permettent de poser l’agitateur au sol sans risquer de l’endommager.

•    Conception en matière exotique
Il est quelquefois nécessaire d’utiliser des inox haut de gamme pour résister aux agressions chimiques. Il est alors possible, sur demande, de prévoir un matériau spécifique adapté au produit mélangé de type Uranus, Hastelloy, Inconel, etc.

D’autres options peuvent être étudiées sur demande, par exemple, pour les applications ATEX en zone 1 ou 2 T4.



Descriptif de l'agitateur
