Quelle position favoriser pour votre système d'agitation ? Vertical ou horizontal, toit ou fond de cuve

La position de l'équipement constitue un paramètre central dans le choix d’un système d’agitation. Que l'on parle d'un mélangeur vertical fond de cuve, d'un agitateur pendulaire toit de cuve ou d'un malaxeur horizontal, chaque configuration répond à un objectif technique précis.

AGITEC® propose pour les professionnels du mélange industriel – en chimie, agroalimentaire, cosmétique ou traitement des eaux – une lecture technique et comparée des positions verticales, horizontales et pendulaires, en lien avec leurs usages, leurs avantages et leurs limites.


Comprendre les enjeux du choix d’un mélangeur industriel

Choisir un système d'agitation industriel implique de maîtriser plusieurs paramètres techniques.

La position de l'équipement modifie :

• l’effet hydraulique des flux,
• l’effet de mélange attendu,
• le taux de cisaillement,

en conservant la compatibilité avec le process et l’optimisation du procédé.


Un point sur les mélangeurs, agitateurs et malaxeurs

Le mélangeur est un équipement dédié à une recette spécifique ou polyvalent pour l’homogénéisation de différents liquides ou de liquides/solides, par exemple. L’agitateur se définit par un arbre rotatif équipé d’un ou plusieurs mobiles entraînant un flux ciblé au sein d’au moins un fluide. Le malaxeur, quant à lui, est conçu pour brasser des produits pâteux, denses ou hautement visqueux.

Le choix de la position influence l’effet de mélange, d’où son critère d’importance.


Pourquoi la position du mélangeur est un facteur clé de performance ?

La position influe sur :

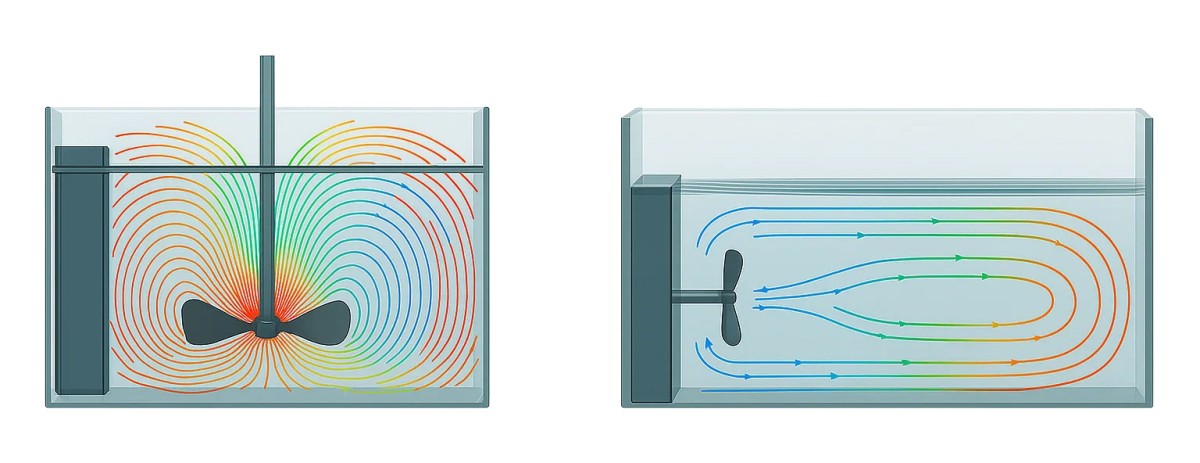

• Le type d’écoulement généré (axial, radial),
• L’effet de diffusion de la dynamique de mélange dans la totalité du volume,
• Le régime du mélange selon la viscosité du fluide (de laminaire à turbulent),
• Le calcul de la cuve et ses encombrements,
• L'accessibilité pour la maintenance,
• La complexité du procédé de nettoyage (NEP/CIP).

Chaque position offre une réponse mécanique et hydraulique adaptée à un profil de production.



 Mélangeur, agitateurs et malaxeurs verticaux



Caractéristiques et principes d’un agitateur vertical

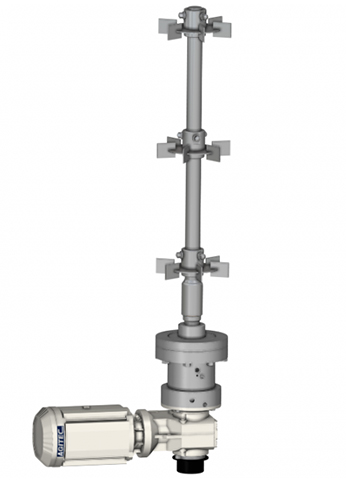

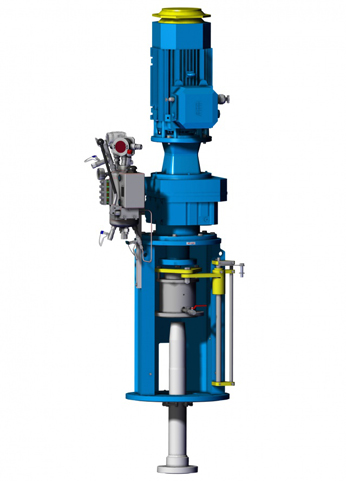

L’axe vertical permet une intégration sur le toit de cuve ou le fond de cuve. Selon le mobile d’agitation utilisé, le flux peut être axial, radial ou hybride. Ce type d’agitateur est adapté pour la stabilité d’une réaction chimique, l’optimisation d’un échange thermique ou une mise en suspension, par exemple. Ce type d’agitateur s’adapte particulièrement aux cuves cylindriques, même de grande hauteur, en assurant un brassage stable sur toute la colonne de liquide. Les hélices, turbines ou ancres montées sur l’arbre génèrent un flux continu, limitant les zones mortes et favorisant une bonne répartition dynamique dans le volume utile.


Avantages et limites du mélangeur vertical

L'agitateur vertical est le système d'agiation le plus simple à extrapoler à l'echelle industrielle. Ce type de mélangeur offre la solution la plus équilibrante pour l’effet de mélange. Il optimise, par ailleurs, les accès de maintenance.

Les limites de ce système est la nécessité, quelques fois, d’une installation renforcée afin de supporter les efforts mécaniques générés par l’agitateur


Applications typiques des agitations verticales

Les agitateurs verticaux sont, entre autres, utilisés pour la fermentation dans les biotechnologies, la dissolution de réactifs en chimie fine ou les préparations liquides en cosmétique et en agroalimentaire. Les malaxeurs verticaux à vis ou spirale trouvent leur place dans les préparations animales, les poudres alimentaires ou les granulés plastiques.




Agitateur et malaxeur à axe horizontal

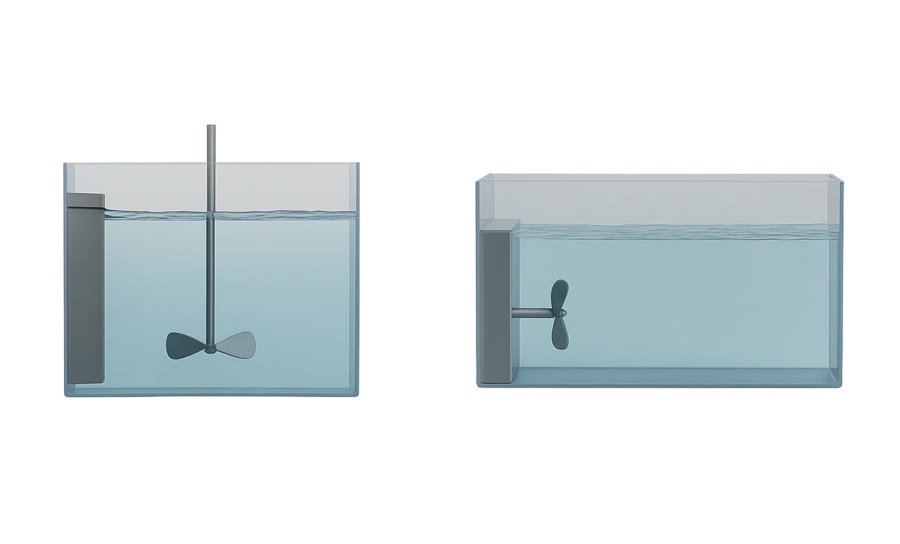

La position horizontale d’un agitateur, installé sur une cuve à axe vertical, est principalement associée aux phases de maintien (homogène, en suspension) rencontrées dans l’industrie sur des stockeurs ou cuves tampon. Quant aux malaxeurs, cette position est optimum pour mélanger les produits à haute viscosité et rhéologies complexes dans des contenants à axe horizontal.


Fonctionnement d’un malaxeur horizontal

Un ou deux arbres rotatifs brassent la matière selon un débit radial. Le mouvement intense permet un cisaillement rapide, efficace pour les mélanges semi-solides ou pâteux. Ce fonctionnement repose sur la rotation synchronisée de bras munis de pales, qui créent une agitation dynamique sur l’ensemble du volume. La distribution du mouvement dans la cuve permet une diffusion homogène des charges, même en présence de matières sèches ou de fluides à haute densité et/ou viscosité. Ce principe est particulièrement adapté aux cycles continus.

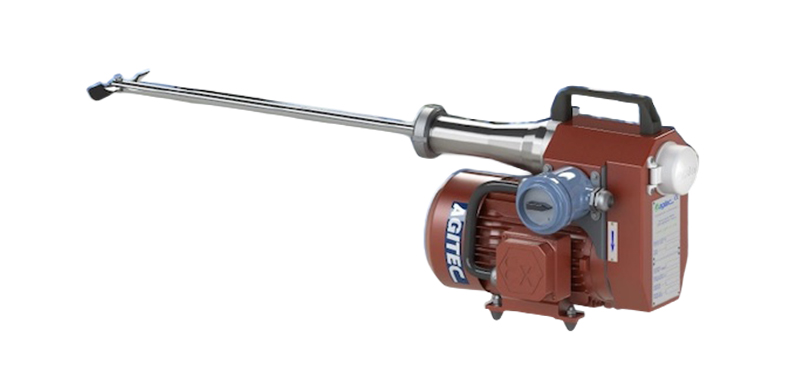

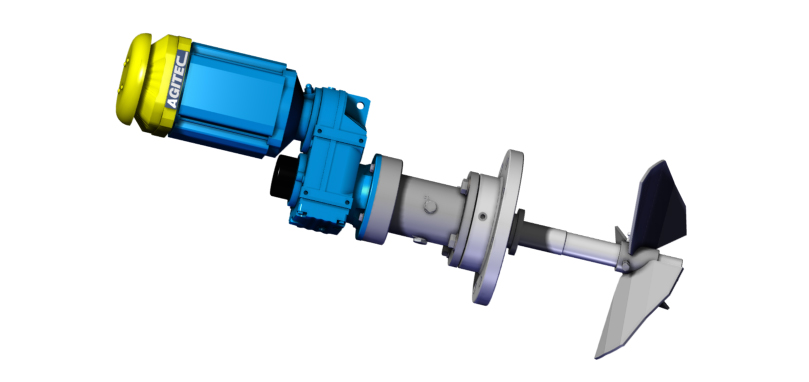

Fonctionnement d’un agitateur horizontal

Un agitateur horizontal est particulièrement utilisé pour des stockeurs ou cuves tampon à axe verticaux. Sa fonction est de maintenir en suspension ou d’effectuer du maintien homogène d’un fluide mélangé en amont. Cette étape évite les stratifications et les dépôts avant conditionnement des produits un déphasage à défaut d’agitation. Un agitateur horizontal est équipé d’une garniture mécanique simple ou double lubrifiée, selon les contraintes process, et typiquement d’une hélice de mélange de type AX1.


Cas d’usages industriels

Les malaxeurs à double arbre sont utilisés, par exemple, pour la fabrication du béton, de produits à haute charge fibreuse à haute densité ou d’enduits prêts à l’emploi : colles, résines ou mastics. Un agitateur horizontal peut être utilisé dans les applications de maintien en température agroalimentaire chez les fabricants de jus de fruits et en laiterie.



Comparer les positions de mélangeurs et agitateurs industriels

Une comparaison objective entre les positions permet de cibler rapidement la technologie adaptée au procédé. Chaque configuration s’adapte à un profil de fluide, une architecture de cuve et un environnement de production.


Tableau comparatif des configurations verticales, horizontales et pendulaires



Position	Type de fluide	Encombrement	Maintenance	Domaines d'usage
Verticale/pendulaire	Liquides clairs/miscibles Fragiles, instables	Variable à élevé	Optimisée	Cosmétique, pharma, biotech, chimie
Horizontale	Pâtes, liquides clairs ou chargés	Réduit	Accessible	Agroalimentaire, produits de construction



Critères de choix pour une installation adaptée

Le choix repose sur plusieurs paramètres : la viscosité du produit, la durée de cycle, les conditions de service, la cadence de production, l’accessibilité de la cuve et les normes à respecter (ATEX, FDA, NEP). Une évaluation en amont garantit la performance du système installé.


Normes et environnements spécifiques

Les trois positions peuvent se décliner en version agitateur ATEX, nettoyage en place ou milieu stérile. Si les agitateurs pendulaires s’adaptent aux réservoirs spéciaux, les malaxeurs horizontaux sont intégrés dans des contenants spécifiques conçus pour envelopper les outils de malaxage. Ces deux éléments sont indissociables. Les agitateurs horizontaux, comme les pendulaires, s’adaptent sur différents types de réservoirs aux ratios hauteur/diamètre supérieurs à 2.




Perspectives techniques : innovations et tendances

AGITEC® conçoit, fabrique et adapte des solutions d’agitation industrielle pensées pour répondre à l’ensemble des contraintes de tout type d’industries. Chaque configuration — verticale, horizontale ou pendulaire — est étudiée en lien avec les caractéristiques des fluides, les contraintes process, les volumes de cuves et les objectifs de performance de mélange tout en optimisant les consommations d’énergie.


Expertise sur mesure et innovation continue

Chez AGITEC®, nos ingénieurs en mécanique et mécanique des fluides sont expérimentés et disposent d’une expertise auprès de nos clients. Cette expertise leur permet d’adapter chaque système d’agitation aux environnements les plus complexes.


Production française, réactivité industrielle

Grâce à son outil de production basé en France (région Auvergne Rhône-Alpes), AGITEC® garantit une maîtrise complète de la qualité, des délais et de longévité de ses agitateurs. Chaque mélangeur vertical/pendulaire ou horizontal ou de malaxage est conçu en étroite collaboration avec l’utilisateur final afin de répondre parfaitement à son cahier des charges.

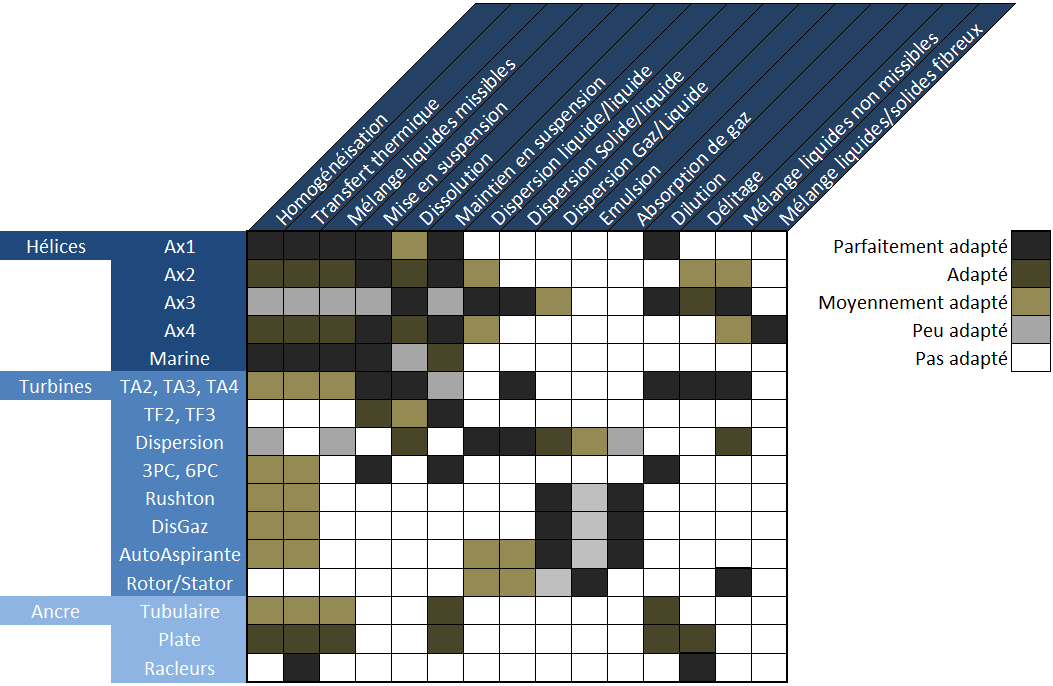

Outils de mélanges développés en laboratoire

Chaque mobile d’agitation a été entièrement défini et calculé par nos ingénieurs R&D dans notre laboratoire d’essais. La définition précise du mobile est gage d’une parfaite compatibilité avec chaque application.
