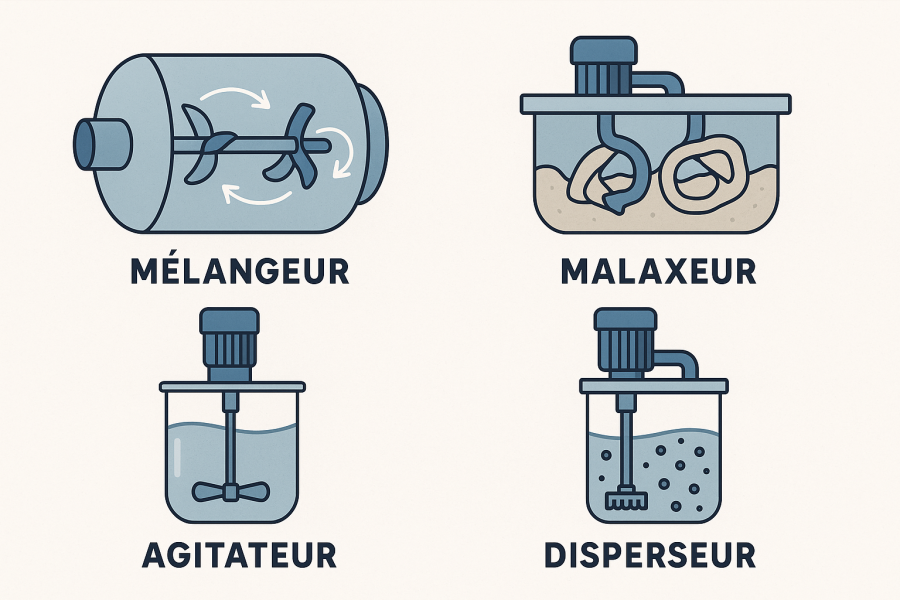

Mélangeur, malaxeur, agitateur, disperseur : choisir le bon système d’agitation industrielle

Mélanger, homogénéiser, disperser ou maintenir en suspension demande une maîtrise fine des interactions entre fluide, énergie mécanique et configuration d’équipement. Quel que soit le process industriel, la performance des procédés repose sur l’efficacité du système d’agitation. Sur le terrain, confondre un terme d’effet de mélange peut compromettre la qualité du résultat obtenu.

Les professionnels en agroalimentaire, chimie, cosmétique, pharmacie ou traitement des eaux doivent clairement libeller leurs besoins afin que l’agitatoriste sélectionne la technologie d’agitation la plus adaptée à leurs contraintes (de viscosité, de nettoyabilité, d’encombrement et de cadence). Agitec® vous propose un panorama clair et technique pour orienter cette décision stratégique.

Les principales définitions de l’agitation industrielle, des systèmes de mélange et technologies d’homogénéisation

Les procédés d’agitation recouvrent plusieurs familles d’équipements, chacun répondant à une logique fonctionnelle précise. Être capable de distinguer un agitateur d’un malaxeur ou d’un disperseur permet de garantir la bonne adéquation entre la technologie choisie et les contraintes de production industrielle.

Agitateur classique pour de l’homogénéisation et un bon échange thermique

L’agitateur est un dispositif dynamique composé d’un arbre motorisé et d’un organe de brassage immergé. Il génère un mouvement circulaire dans un fluide, permettant l’homogénéisation de sa température, de sa concentration ou de sa structure.

Trois configurations existent :

• Toit de cuve : utilisé dans les cuves de mélange ou de réaction
• Fond de cuve : solution compacte adaptée aux espaces restreints
• Latéral : souvent choisi pour les stockeurs de grand volume

Les domaines d’application peuvent être le traitement biologique des eaux, la fermentation, la production cosmétique ou la synthèse chimique. Les motorisations disponibles varient de 0,18 à plus de 300 kW, les vitesses peuvent être de 20 à 1500 tr/min selon la taille de la cuve et la viscosité du fluide.

Mélangeur statique, homogénéité sans entretien ni moteur

Le mélangeur statique se distingue par son absence de pièces mobiles. Il se compose d’un tube traversé par des éléments internes fixes, qui forcent les fluides à se mélanger par division et recombinaison.

Il est installé directement dans les lignes de process. Il convient aux mélanges liquide/liquide, liquide/gaz, ou aux réactions chimiques continues. Les modèles MS-TOR, MS-HIGH SHEAR et MS-ELLIP répondent à différents effets de mélange et taux de cisaillement.

Les avantages sont nombreux :

• Installation rapide par fixation standard (clamp, SMS, bride iso, etc.)
• Aucun moteur ni entretien
• Pertes de charge maîtrisées

Disperseur haute vitesse, cisaillement et dispersion fine

Le disperseur permet d’incorporer une phase dans une autre grâce à un effet de cisaillement élevé. Il est utilisé pour désagglomérer des poudres, réduire des tailles de particules ou former des émulsions sur des liquides non miscibles.

Le disque denté crée un flux tangentiel à très haute vitesse, entre 1000 et 6000 tr/min (vitesse en relation avec la taille de l’outil de dispersion). Ce système nécessite un contrôle rigoureux de la température et de la durée de cycle pour éviter toute altération du produit. Les applications couvrent, entre autres, les encres, peintures, crèmes, produits de nettoyage ou additifs.


Découvrez just ici notre acticle dédié au disterseur industriel.

Malaxeur industriel à fort couple moteur pour mélange pâteux

Le malaxeur traite les produits à haute viscosité. Contrairement à l’agitateur, il fonctionne à vitesse lente mais avec un couple élevé. Il est utilisé pour les colles, les ciments, les pâtes alimentaires ou les produits pharmaceutiques pâteux.

Les modèles les plus courants sont :

• Ruban hélicoïdal
• Double arbre horizontal
• Planétaire à cuve fixe

Le couple peut dépasser 1000 Nm. Ces machines fonctionnent en discontinu (batch). Le nettoyage nécessite souvent un démontage partiel.

Critères techniques de choix d’un système d’agitation industrielle

Le choix d’un agitateur ou d’un mélangeur dépend directement des caractéristiques du fluide et du résultat attendu. Voici les principaux critères à considérer :

• Viscosité : un liquide à 1 cP (eau) ne se traite pas comme une pâte à 800 000 cP
• Type de mélange : homogénéisation, suspension, émulsion, dispersion
• Structure de la cuve : hauteur, diamètre, présence de contrepales, accès par le haut ou le bas
• Environnement industriel : tous types d’environnements dont les zones ATEX, stérilité requise, nettoyage NEP, etc.
• Maintenance : démontabilité optimisée selon la criticité de l’installation

Tableau comparatif synthétique :


Technologies d’agitation : focus hélice, turbine, rotor et ancre

Le choix de l’organe de brassage influence directement la qualité du mélange. Certaines configurations privilégient le flux, d’autres le cisaillement ou le raclage. Cette section décrypte les principales technologies utilisées pour adapter finement l’agitation aux besoins spécifiques.


Agitateurs à hélice, turbine et ancre : d’un flux laminaire à turbulent

Les agitateurs à hélice sont efficaces pour les flux principalement axiaux. Leur rendement volumique élevé les rend adaptés à la mise en suspension ou à l’échange thermique par exemple.

Les turbines dernière génération DisGaz (équivalent à Rushton) sont préférées pour les dispersions gaz/liquides, créant un cisaillement intense en bout de pâles et un effet de vortex stabilisé.

Les ancres, quant à elles, s’utilisent pour des mélanges de produits visqueux dans des cuves cylindriques. Leur fonction est souvent associée à un raclage des parois.

Mélangeurs statiques en ligne : performance et sobriété

Dans les environnements à haut débit et faible intervention humaine, les mélangeurs statiques s’imposent. Ils sont fréquemment utilisés dans :

• Les stations d’épuration (réactifs, floculants)
• Les unités de chloration
• Les installations de dosage continu en chimie

Leur longévité et leur stabilité hydrodynamique permettent une répétabilité exemplaire.


Disperseurs à fort cisaillement : formulation de précision

Les disperseurs modernes s’intègrent aussi bien sur une cuve mobile que sur une installation pilotée. Ils permettent la micronisation de phases solides, la stabilisation de suspensions ou la préparation de crèmes homogènes. En cosmétique ou pharmacie, ils assurent une reproductibilité lot à lot indispensable.


Malaxeurs spécifiques pour produits sensibles ou abrasifs

Certains malaxeurs sont conçus avec des revêtements anti-adhérents ou en matériaux renforcés pour résister aux charges abrasives. D’autres modèles sont équipés de capteurs de température ou de couple pour un meilleur contrôle des cycles.

Applications industrielles types : agroalimentaire, chimie, eau, cosmétique

Chaque contexte industriel nécessite une technologie spécifique. À ce titre, plusieurs applications concrètes et courantes illustrent cette diversité

• Agroalimentaire : brassage de jus, fermentation alcoolique, formulation de sauces ou de crèmes desserts
• Cosmétique / pharmacie / biotechnologies : dispersion de pigments, stabilisation de crèmes, émulsions à phase multiple, maturation de parfums, cultures cellulaires.
• Chimie : neutralisation acide/base, polymérisation, précipitation, production de résines
• Traitement des eaux : floculation, mélange réactifs, maintien en suspension de boues
• Nucléaire : agitation en cuves blindées, dosage de précision

La répétabilité des recettes, le délai nécessaire à l’obtention du résultat sont les critères dominants dans ces secteurs.

L’efficacité énergétique et les évolutions des différents systèmes d’agitation

Bien choisir son système d’agitation, c’est allier performance de mélange, technologie embarquée, consommation d’énergie maîtrisée et fiabilité de production. Chaque solution technique présente un domaine d’excellence selon la rhéologie des produits mélangés, la forme du contenant et l’objectif de procédé.

L’évolution des exigences réglementaires, la montée en puissance des procédés propres et la digitalisation des lignes poussent vers des équipements plus connectés et prédictifs. Des solutions pilotées par variateurs ou automates, permettent aujourd’hui d’optimiser l’agitation en temps réel.

AGITEC® vous propose un accompagnement dès l’élaboration du cahier des charges pour valider le dimensionnement, la configuration et la conformité du matériel afin de répondre avec précision aux besoins de l’application.
